Minigrúa montada en vehículo

¿Cuáles son las partes ajustables del brazo de una minigrúa montada en un vehículo?

1. Longitud del brazo ajustable manual en tres posiciones (con pasador);

2. Ángulo de pluma ajustable manual de tres posiciones (con pasador);

3. Rotación del brazo de 360 ​​grados (sin ángulos muertos).

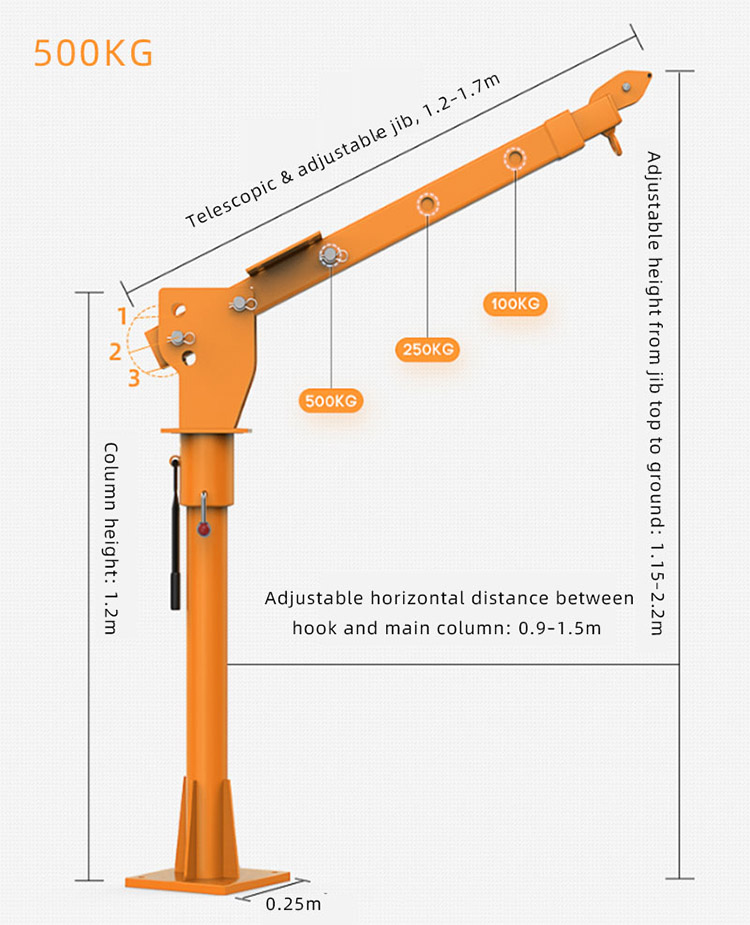

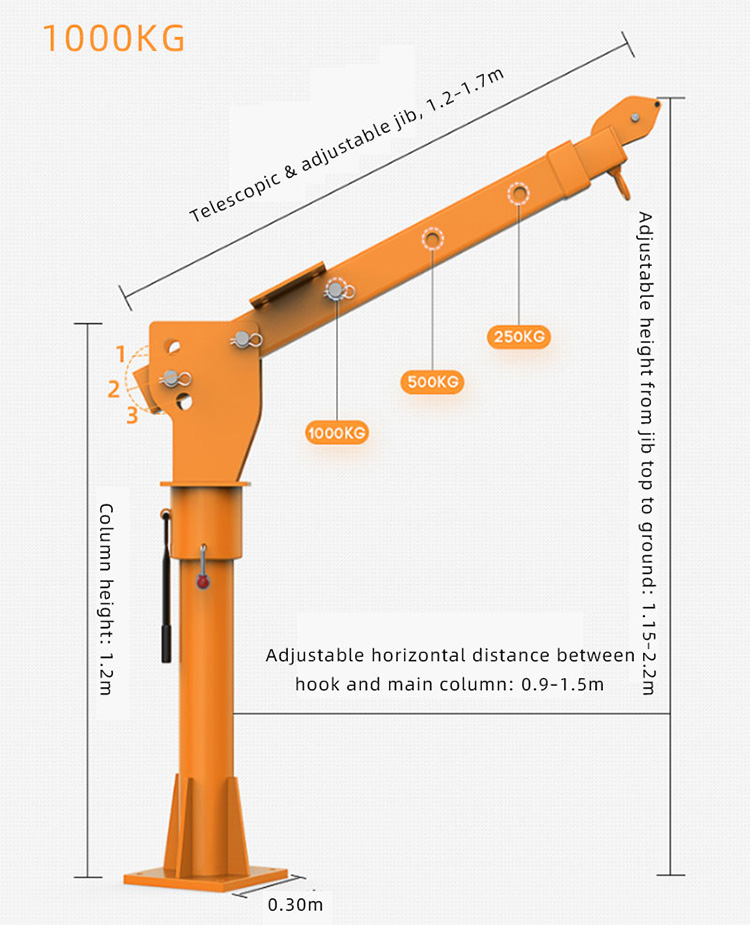

¿Cuáles son las dimensiones de extensión de la pluma y la capacidad de carga de las minigrúas montadas en vehículos de 500 kg y 1000 kg?

El rango de longitud telescópica para una pluma de 500 kg es de 1,2 metros (capacidad de carga 100 kg), 1,4 metros (capacidad de carga 250 kg) y 1,7 metros (capacidad de carga 500 kg). La longitud telescópica y el rango de capacidad de carga para una pluma de 1000 kg son 250 kg, 1,4 metros (capacidad de carga 500 kg) y 1,7 metros (capacidad de carga 1000 kg).

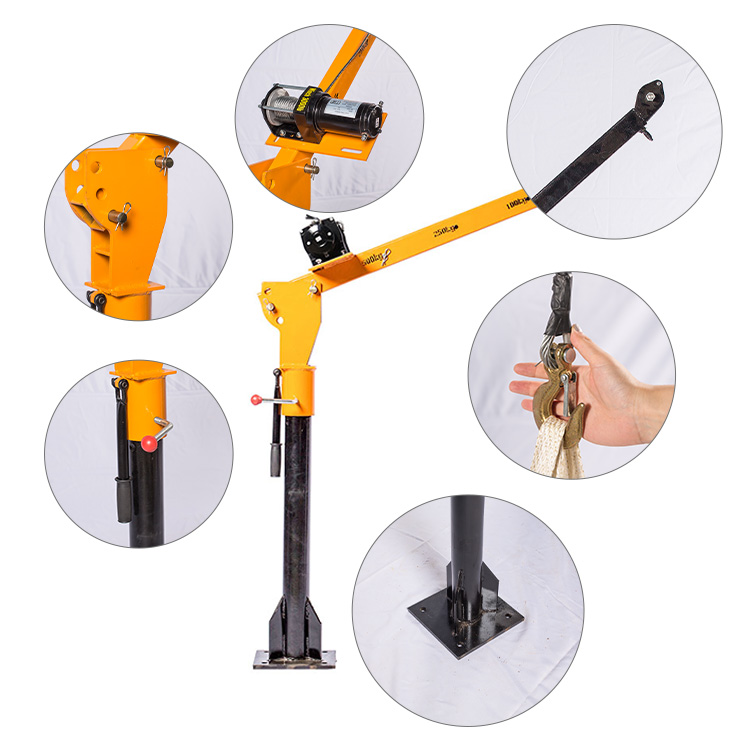

Detalles del producto

1. Base engrosada:Esta minigrúa montada en vehículo está hecha de acero de alta calidad y asegurada con tornillos de cuatro orificios para mayor estabilidad y seguridad.

2. Gancho reforzado:Gancho de alta resistencia con pestañas de bloqueo para evitar que se desprenda. Puede sostener objetos pesados ​​y resistentes sin deslizarse, lo que garantiza la seguridad.

3. Bloqueo de posicionamiento direccional:Bloquea la pluma para evitar la rotación, mejorando la seguridad de elevación.

4. Pasador de pluma:Ajuste de tres posiciones para satisfacer diferentes requisitos de altura, aumentando la usabilidad.

5. Base del motor:Placa de acero engrosada soldada a la pluma para formar una base de motor dedicada para un funcionamiento estable del motor.

6. Polea del brazo delantero:Los cojinetes integrados y los pasadores de parada de cuerda mejoran enormemente la estabilidad de elevación.

Método de instalación

Preparación:Prepare pernos, arandelas y llaves de alta resistencia. Verifique la resistencia del bastidor de la minigrúa montada en el vehículo y seleccione una posición de instalación cercana al centro de gravedad del vehículo.

Fijación de la base:Agregue una placa de acero engrosada al marco. Alinee la base de la grúa con la placa de acero y el marco, taladre agujeros y apriete con pernos. Se puede utilizar soldadura completa como refuerzo.

Montaje del cuerpo principal:Instale el cojinete de presión en la columna y luego fije la columna a la base. Instale el balancín y el brazo telescópico en la columna en secuencia y asegúrelos con tornillos.

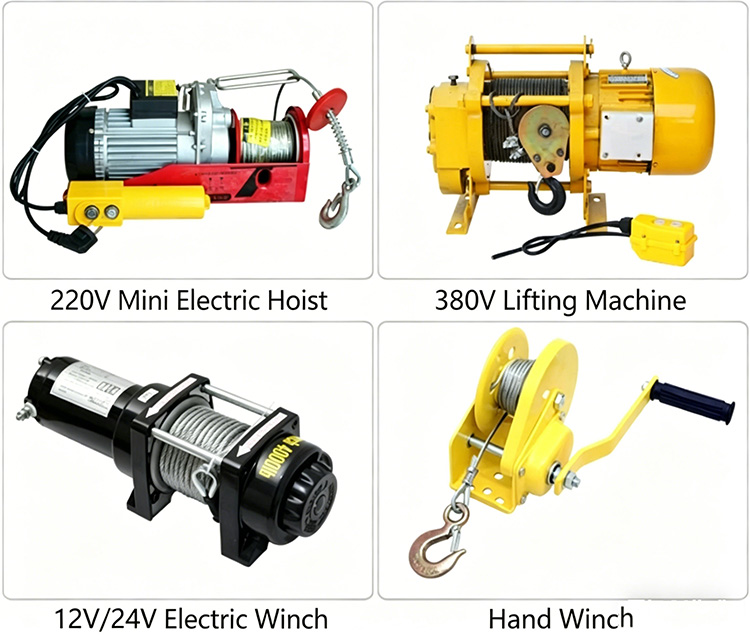

Conexión del sistema:Instale la bomba eléctrica/hidráulica, conecte las tuberías de aceite y el mazo de cables, fije el cabrestante eléctrico y pase el cable a través de la polea de la pluma.

Pruebas y Aceptación:Pruebe las funciones de elevación, rotación y límite. Verifique el torque de los pernos y el sellado de la tubería para asegurarse de que no haya aflojamiento ni fugas.

La minigrúa montada en vehículo tiene una estructura general simple y compacta, con una capacidad de carga de 500 kg y 1000 kg.Hebei Shengyu elevación maquinaria Manufacturing Co., Ltd.Admite modelos personalizados de 1,5 toneladas y 2 toneladas. Para consultas, llame a nuestra línea directa al 15133220087 (mismo número para WeChat) o envíe un correo electrónicokate@syhoist.com. ¡Bienvenido a contactarnos!
